在新時代基于我國高層建筑的大范圍開拓以及城市生態環保規范的日趨提高，運用注漿管鉆孔灌注樁作為工程樁的建設規劃日趨增長。鉆孔灌注樁具有適用于不同地質標準，樁徑樁長變幅大，噪音震動小等優點，但傳統的施工工藝基于樁底沉渣、樁側泥皮、樁側土松弛及樁端土壤層回彈等各項因素的干擾，成樁質量離散性大，單樁承載能力較不穩定且樁基費用較高。為提高單樁承載能力、節約工程造價并減小成樁質量的離散性，灌注樁注漿管后注漿工藝已逐漸得到運用和推廣，其對提高鉆孔灌注樁的承載能力、減小樁基下降等方面作用獲得了廣泛的認可。該注漿工藝在我國南方地區土質空隙大、擴散性好的軟土壤層或碎石層豐富地域尤為適用，可大幅度提高樁硬度。

鉆孔灌注樁圖片

一、注漿管工藝簡介及原理

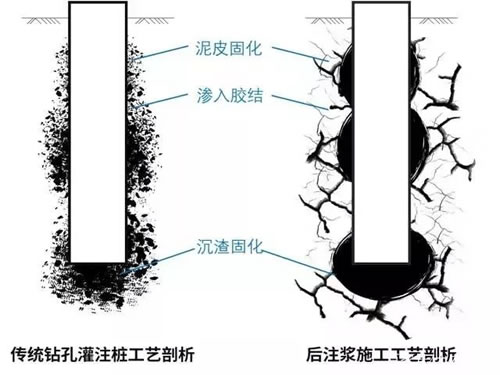

注漿管鉆孔灌注樁后注漿是指在鉆孔灌注樁成樁且樁身混凝土達到預定硬度后，注漿材料生產廠家運用高壓注漿泵借助預埋注漿管注入混凝土漿液的施工技術。該注漿接頭工藝借助漿液滲透到疏松的樁端虛尖周邊的土壤中，結合形成硬度較高的混凝土，并基于注漿花管接頭注漿量的提高，混凝土漿液持續向基于受泥漿浸泡而松軟的樁端持力層中滲入，提高了樁端的耐壓面積，并且等同于對鉆孔樁進行擴底。當混凝土漿液滲入水平受到周邊高密度土壤層鋼絞線的限制，使壓力持續上升，對錨桿樁端土壤層進行擠壓、密實、充填、固集、滲入，將使樁底沉渣、樁端受到振蕩的持力層得到有效的加固或壓密，改善了樁、土之間的聯系，提高了樁周邊土體的承載能力，從而提高了單樁承載能力和基礎的下降、不均勻下降。

鉆孔灌注樁圖片

二、注漿管鉆孔灌注樁后注漿施工工藝

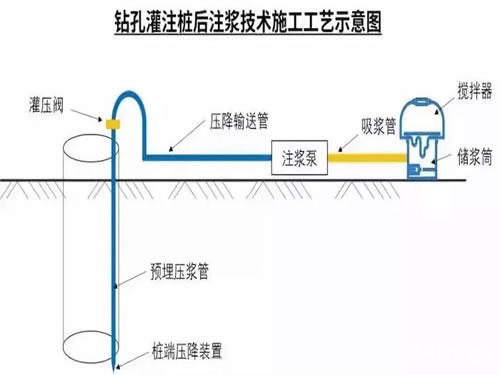

注漿材料生產廠家流程：注漿管鉆孔灌注樁作業→鋼筋籠預置注漿管→澆注樁體混凝土后12h內清水疏通注漿管→7天后打開注漿管接頭，使?jié){液均勻加入，加固土體→注漿量(或注漿壓力)達到設計規范后，終止注漿。

1、注漿管的制做

在制做鋼筋籠的并且制做注漿管。注漿管運用外徑為25mm的黑鐵管制做，接頭運用絲扣連接，兩頭運用絲堵鋼絞線封嚴。注漿管長度比鋼筋籠長度多出55cm，在樁底部長出鋼筋籠5cm，上端高出樁頂混凝土面50cm但不能露出地面以便于保護。注漿管在較下部20cm制做成壓漿噴頭(俗稱花管)，在該位置運用鉆頭均勻鉆出4排(每排4個)、安全距離3cm、外徑3mm的壓漿孔作為壓漿噴頭；用圖釘將壓漿孔堵嚴，外面套上同外徑的自行車內胎并在兩頭用膠帶封嚴，這樣壓漿噴頭就形成了一個簡便的單向設備：當注漿時注漿管中壓力將車胎迸裂、圖釘彈出，水泥漿借助斷面施工縫注漿孔和注漿花管圖釘?shù)目紫秹喝胨槭瘜又?，而混凝土注漿時該設備又確?；炷翝{不會將注漿管堵塞。

2、注漿管的布置

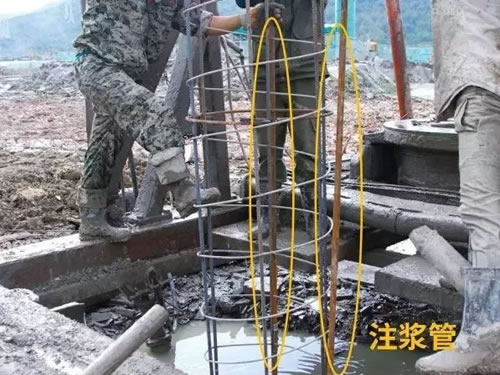

按圖紙規范，將2根注漿管對稱綁在鋼筋籠外側。成孔后清孔、提鉆、下鋼筋籠，在鋼筋籠吊裝安放過程中要注意對注漿管的保護，斷面施工縫和鋼筋籠不能扭曲，以防導致注漿管在絲扣連接處松脫，噴頭位置應加混凝土墊塊保護，不能摩擦孔壁以防車胎破裂導致錨桿壓漿孔的堵塞。按照規范規范注漿混凝土。

3、壓漿時間的選擇

根據以往注漿材料生產廠家的建設項目實踐操作，在碎石層中，水泥漿在工作壓力作用下干擾面積較大。為避免壓漿時混凝土漿液從鄰近薄弱環節地點冒出，大多數壓漿的樁的斷面施工縫在混凝土注漿花管注漿結束7天后，并且該樁周邊不少于8m區域內沒有接頭鉆機鉆孔作業，該區域內的樁混凝土注漿結束也應在3天左右。

4、壓漿施工順序

壓漿時建議運用整個承臺群樁一次性壓漿，壓漿先作業周圈樁位再作業中間樁；壓漿時運用2根樁循環往復壓漿，即先壓第1根樁的A管，壓漿量約占總數量的75%(110-115t混凝土)，壓完后再壓另1根樁的A管，隨后逐個為第1根樁的B管和第2根樁的B管，這樣就能確保同一根樁2根管壓漿間隔時間30-60min左右，給水泥漿一個在碎石層中擴散的時間。壓漿時應作好作業統計，統計的內容應包括作業時間、壓漿進行及結束時間、壓漿總數以及發生的安全隱患和應對的對策等。

鉆孔灌注樁圖片

三、注漿管鉆孔灌注樁后注漿作業要點

1、注漿工藝各項規范

灌注樁為樁端后注漿，注漿用混凝土運用42.5級新鮮常見硅酸鹽水泥，漿液水灰比控制在0.6，混凝土劑量為每根樁大約1.8噸；在灌注樁身混凝土前，先預埋2根50x3.8mm底端帶單向筏的注漿管，注漿管需要標記準確無誤，確保注漿頭通暢；注漿管錨桿應與鋼筋籠的加勁筋綁扎固定或焊接，上端注漿管應運用絲扣連接，并使注漿管底部噴漿頭插至樁孔底部，進入樁端≥5cm。待樁身斷面施工縫混凝土初凝后，用8.0MPa高壓水開塞，一周后進行壓漿，壓力控制在2-5MPa；注漿閥錨桿應具有以下特性：應能承載1Mpa左右靜水壓力；其 外部保護層應能抵御鋼絞線砂石等硬質物的刮撞而不破損；其應具有逆止功能。

鉆孔灌注樁圖片

2、后注漿作業規范

注漿作業宜于成樁7d后進行，不能遲于成樁30d后；注漿作業與成孔作業點安全距離不能小于8-10m；樁端注漿應對同一根樁的各注漿導管逐個執行等量注漿；針對樁群注漿宜先外圍后內部；滿足以下標準之一時可終止注漿：注漿總數量大于1.8噸，且注漿壓力達到1.2-4MPa或注漿總數量大于75%和注漿壓力大于4MPa；注漿總數量大于75%，注漿壓力小于1.5MPa，應調小水灰比，持續注漿花管接頭壓漿至1.5MPa且注漿總數量不少于設計量規范。若注漿壓力長期小于標準值或地面發生冒漿或周邊樁孔串漿，應改為間斷注漿，間斷時間宜為30-60min，再次注漿并達到上述終止標準即可終止注漿。

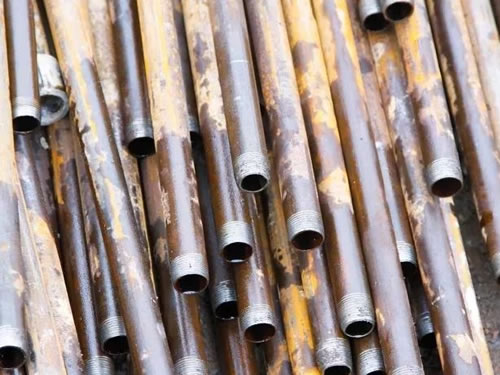

鉆孔灌注樁注漿管圖片

四、注漿管鉆孔灌注樁后注漿常見問題

1、單樁壓漿量不足怎么辦

答：在鉆孔灌注樁注漿管的作用是壓漿時建議運用整個承臺群樁一次性壓漿，壓漿錨桿先作業周圈樁形成一個封閉圈，再作業中間，能確保中間樁位的壓漿質量，若發生少數樁壓漿量達不到設計規范，可根據情況增加鄰近樁鋼絞線的壓漿量作為補充。

2、樁側等位置發生冒漿怎么辦

答：鉆孔灌注樁注漿管的作用是在壓漿時，注漿壓力保持不變但注漿速度明顯降低或終止時，表明樁底注漿花管接頭已經飽和，可以逐漸降低注漿直到終止壓漿；若從本樁側壁冒漿且壓漿量較少，可將該注漿管錨桿用清水或用壓力水清洗干凈，等到第2天原先壓入斷面施工縫的混凝土漿液終凝固化、堵塞冒漿的毛細孔道時再再次壓漿。

2、壓漿噴頭無法打開怎么辦

答：鉆孔灌注樁注漿管的作用是在壓力達到10MPa左右仍然打不開壓漿噴頭，表明噴頭位置已經損壞，不要強制進行提高壓力，可在另一根管中補充壓漿總數。
